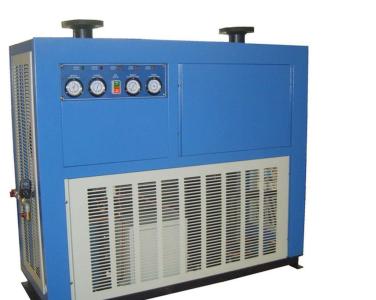

产品特性：除油除水专用设备,节能环保型冷干机,低噪音环保冷干机,空气净化专用冷干机
产品简介：1换热器 2蒸发器 3气液分离器 4自动排水器 5冷媒压缩机 6汽化器 7分液头 8分液混合头 9热力膨胀阀 10视镜 11干燥过滤器 12储液器 13热气旁通阀 14冷凝器(风冷) 15冷凝器(水冷) 16预冷器(水
设备的使用环境及使用条件
2.1 设备安装地点：厂内空压机房
2.2 设备用途：用于 空压机压缩空气净化。
2.3 厂址气象和地理条件
年平均气温：20 ℃
极端高气温：42 ℃
极端低气温：-8.1 ℃
年平均相对湿度：72%
年平均风速：2.7m/s
大风速：20m/s
年平均降雨量：797.7mm
年平均气压：949.2hPa
厂区地震烈度：8度
3 设备性能参数
3.1前置过滤器
型 号：
额定处理气量： 6Nm
3
/min
工作压力： 0.8MPa
4.1冷冻式干燥机的设计、制造、安装、验收均按现行中国国家有关标准为基础，并符合下列有关标准、规范和规定的要求（但不限于此），同时充分考虑当地环境条件和使用条件的影响。
GB150—1998 钢制压力容器
GB151-1999 管壳式换容器
GB 10893-89 压缩空气干燥器规范与试验
GB/T13277-91 一般用压缩空气质量等级
GB/T 5226.1-1996 工业机械电气设备
第一部分:通用技术条件
GBJ78 工业企业噪声卫生标准
GB 191—2000 包装储运图示标志
JB2536-80 压力容器油漆、包装、运输
HG 20592-97 钢制管法兰型式、参数
JB/T4700-2000 压力容器法兰分类与技术条件
Q/HSL 001-2001 系列冷冻式压缩空气干燥机
上述标准及规范均为设备交货前的新有效版本。
4.2 设备制造要求
4.2.1 冷冻式干燥机及附属设备能在规定的环境条件下长期安全、可靠、平稳运行，并满足各种性能和工况要求。
4.2.2 设备的制造加工符合国家相关标准及行业标准、企业标准。
4.2.3 冷冻式干燥机是高效节能、安全可靠、操作维护方便、外观美观的优质设备。
4.2.4 来自空压机的压缩空气经过此套装置处理后的空气品质能够达到以下指标：压力下露点为2℃，含油量≤0.01PPm，含油尘粒≤0.01μm。
4.2.5 制冷压缩机运转平稳、低噪音，距离设备中心1.0米处噪音不大于72dB。
4.2.6 冷冻式干燥机的制冷剂严防泄漏、扩散、污染环境。
4.2.7 冷冻式干燥机排放疏水设有自动排放泄水阀。
4.2.8选用用性能卓越法国百福马（performer）全封闭制冷压缩机，能效比高，抗液击能力强，噪音和振动小，寿命长。采用双压缩机和双制冷系统，当负荷较小时，一台压缩机运行，既可大大降低耗电又可保证设备在低负荷下的运行稳定性，延长设备寿命。
4.2.9采用世界上先进的丹佛斯（DANFOSS）及美国斯坡兰（SPORLAN）制冷元件，性能优良
4.2.10采用武汉桥鑫公司生产的管壳式冷凝器、选用优质紫铜高效传热管，传热系数很高，体积小，结构紧凑，并且严格按压力容器规程进行制造。
4.2.11 预冷器选用管壳式换热器，入口空气走壳程，出口空气走管程,优质紫铜高效传热管，寿命长，传热系数很高，换热效果好,壳程导流板设计增加空气流速，强化换热效果，并减少油污和水垢.
4.2.12蒸发器外壳是碳钢圆柱筒体，通以压缩空气，内置翅片管式蒸发器芯，通以氟利昂液体蒸发吸收热量，导流隔板的设计使压缩空气横向流过管簇，增加路径和接触时间，使换热充分，大波浪铝片，加剧了气流的扰动，提高换热效率。
4.2.13 气液分离器采用独特设计的大型高效五级离心气水分离器，能够充分的将已被冷却到2～3℃压缩空气中的水份分离出来，首先第一级速度降级；第二级离心分离； 第三级改变流向；第四级冲击凝聚；第五级不锈钢丝网捕雾凝聚泄出。这种气液分离器通过机械分离彻底分离凝结水，细微的气雾状水珠通过捕雾网捕集，从而实现 无水份二次蒸发现象发生，确保干燥效果；且捕雾网为不锈钢丝网，拆卸清洗方便，可重复使用。
4.2.14设备采用封闭式框架结构，面板采用静电喷塑，外形美观，调整维护方便，并做到无基础安装
4.3电气控制系统及仪表要求
4.3.1控制系统采用电气控制，具有以下保护：
高低压保护以防止制冷压缩机回气压力过低或排气压力过高,油压保护以防止压缩机失油引起卡缸、排气温度保护以防止压缩机排气温度过高,电气控制系统设有冷媒高低压跳脱及电流过载保护，电气元件配备法国施耐德。
4.3.2冷干机精密仪表可显示压力露点温度、空气出口压力、冷媒高低压，所有仪表安装在面板上。实时显示、直观明了,冷干机具有电源指示、压缩机运行指示、冷媒高低压跳脱及电流过载故障显示。
4.4 设备清洁及防护
4.4.1 设备的清洁：设备出厂前已清除内部的一切杂物及内外表面上的氧化皮、铁锈、油污、油漆标记等物质。
4.4.2 投标方对提供的设备已进行喷砂，除锈及清洗处理，采用防锈底漆及面漆进行防腐处理。
4.4.3 投标方已选择好的涂层涂敷方式，以防止设备在运输、储存和运行时不被腐蚀。
4.3.4投标方供货范围内管道及设备的底漆及面漆由投标方负责设计，面漆颜色可由需方确定。
4.5 设备运输和贮存措施
4.4.1 设备包装前已排出内部积水，并充分干燥；所有外露部件都有保护装置，防止在运输和贮存期间损坏、锈蚀以及外部异物进入。
4.4.2供方对连接件及连接端部分别采取保护措施。
5、设备主要部件清单
冷干机主要部件清单
|
|
名称 |
牌号 |
数量 |
备注 |
|
|||
|
1 |
压缩机 |
百福马 |
2 |
法国 |
||||
|
2 |
冷凝器 |
桥鑫 |
1 |
武汉 |
||||
|
3 |
蒸发器 |
环宇 |
1 |
|||||
|
4 |
干燥过滤器 |
丹佛斯 |
2 |
丹麦 |
||||
|
5 |
视镜 |
丹佛斯 |
2 |
丹麦 |
||||
|
6 |
热力膨胀阀 |
丹佛斯 |
2 |
丹麦 |
||||
|
7 |
热气旁通阀 |
丹佛斯/斯波兰 |
2 |
丹麦 |
||||
|
8 |
油分离器 |
椰树 |
2 |
台湾 |
||||
|
9 |
汽液分离器 |
山荣 |
2 |
浙江 |
||||
|
10 |
高低压控制器 |
合力 |
2 |
上海 |
||||
|
11 |
空气压力表 |
富国 |
1 |
台湾 |
||||
|
12 |
富国 |
富国 |
4 |
台湾 |
||||
|
13 |
手阀 |
椰树 |
4 |
台湾 |
||||
|
14 |
针阀 |
椰树 |
4 |
台湾 |
||||
|
15 |
机架，面板 |
山立 |
1 |
|||||
|
16 |
筒体总成 |
宏祥化工 |
1 |
杭 |
||||
|
17 |
空气开关 |
梅兰日兰 |
1 |
法国 |
||||
|
18 |
接触器 |
施耐德 |
2 |
法国 |
||||
|
19 |
热继电器 |
施耐德 |
2 |
法国 |
||||
|
20 |
熔断器 |
正泰 |
2 |
浙江 |
||||
|
21 |
指示灯 |
|
8只 |
法国 |
||||
|
22 |
按钮 |
施耐德 |
3 |
法国 |
||||
|
|
|
|
|
|
|
|
|
|
6、质量保证
§ 供方有质量保证体系以确保产品质量和服务工作符合本标书规定的要求。
2、每台设备出厂前，进行性能试验，作出技术鉴定。同时检查整机振动和噪声以及管道接头等结合处的密封泄漏，并出具相关的试验报告，保证合格产品出厂。
3、供方提供质量保证的各项文件。这些文件至少包括：
3.1 产品检验合格证
3.2 压力容器合格证
4、厂家对设备性能参数的保证值列入技术协议和合同作为考核指标。
7 包装、运输与储存
7.1设备包装符合GB/T13384标准的规定,并采取防雨、防潮、防锈、防震等措施。
7.2所有开口、法兰、接头采取保护措施，以防止在运输和储存期间遭受腐蚀、损伤及进入杂物。进出口、管孔用盖板封闭。
7.3 设备铭牌由耐腐蚀金属材料制作，包括下列内容：设备名称、设备型号、制造商名称、制造日期、产品编号等。
7.4 设备运输按有关国家标准执行。
冷干机
冷干机是根据冷冻除湿原理,将压缩空气强制通过蒸发器进行热交换而降温,使压综空气中气态的水和油经过等压冷却,凝结成液态的水和油,并夹带尘埃,通过自动排水器排出系统外,从而获得清洁的压缩空气。
冷干机特点
1、制冷压缩机采用高温型全封闭制冷压缩机,运转稳定,噪声低,性能可靠,省电寿命长。
2、热交换器、冷凝器选用优质、高效螺纹管,传热系数高,因而体积小,结构紧凑。筒体材料选用不锈钢或碳钢镀锌,可避免对夺压缩空气的二次污染。
3、制冷控制元件均采用世界上先进的制冷元件,性能优良,具有热力膨胀阀的节流降压功能,热气旁通阀的能量调节功能,油分离器的冷冻油的油分保护功能,冷媒高低压控制器的冷媒高低压保护等功能。
4、气液分离采用旋风分离与不锈钢丝网捕雾有机结合的气液分离器,具有气液分离效果彻底,避免水份的二次蒸发,确保冷干机的干燥效果的重要作用。它比旋风分离器分离效果好得多,同时又比过滤式气液分离器使用成本低, 具有较市制性能价格比。
5、设备结构设计合理,便于维护保养,箱式外形,美观大方。
6、无基础安装。
7、实时显示运行参数。
冷冻式冷干机(冷干机)与精密过滤器的配套使用
正确使用冷冻式冷干机是获得所需露点压缩空气、节约再生能耗及延长设备使用寿命的重要前提。冷干机很少单独使用,几乎在所有气动管网中 冷干机都是与过滤器配套使用的。这既是满足用气质量的需要,也是冷冻式冷干机本身正常工作的需要。一个典型的冷冻式 冷干机的系统在冷冻式冷干机进气口前设置了二台过滤器,在排气口后设置了一台过滤器,它们的作用分别是:
(1) 主管路过滤器。它的作用是除去压缩空气进气中粒径较大的液态水滴和因体颗粒。冷干机如果长期处于大量液态水及固体杂质的状态下, 将逐渐降低除湿能力。所以除水过滤器的设置非常必要,过滤精度：1um ,除水率：100%,除油雾率：70%；应用在气动工具前置过滤器,精密过滤器前置过滤器,吸附干燥机前,后置过滤器,空气系统主管路过滤器。& lt; br />
(2) 油雾过滤器。过滤精度：0.01um,除水率100%,除油雾率99.999%。因为如果进入冷干机的空气中含有大量的油膜,会降低冷干机中换热器的换热效果,长期以往,冷干机的除水效果必将大打折扣,出口露点同时也会上升。所以对使用有油空压机提供无油空气,满足精密仪器,喷漆,药物包装及电子工业需要。
(3) 微油雾过滤器。经冷干机处理后去除了绝大部分水分,但由于各种原因空气中可能还存在一定的杂质,或达不到工艺上要求的空气质量,此时就需要在冷干机出口处再安装一个过滤器:活性碳吸附过滤器 :过滤精度：0.01um,残油率仅：0.003PPm。应用在食品,医院,药物工厂,潜水保护用气,高效除油器后置过滤器,吸附件除油过滤器不能除去的油蒸气。
